GKC-HA-HL高壓開關特性及回路電阻測試系統

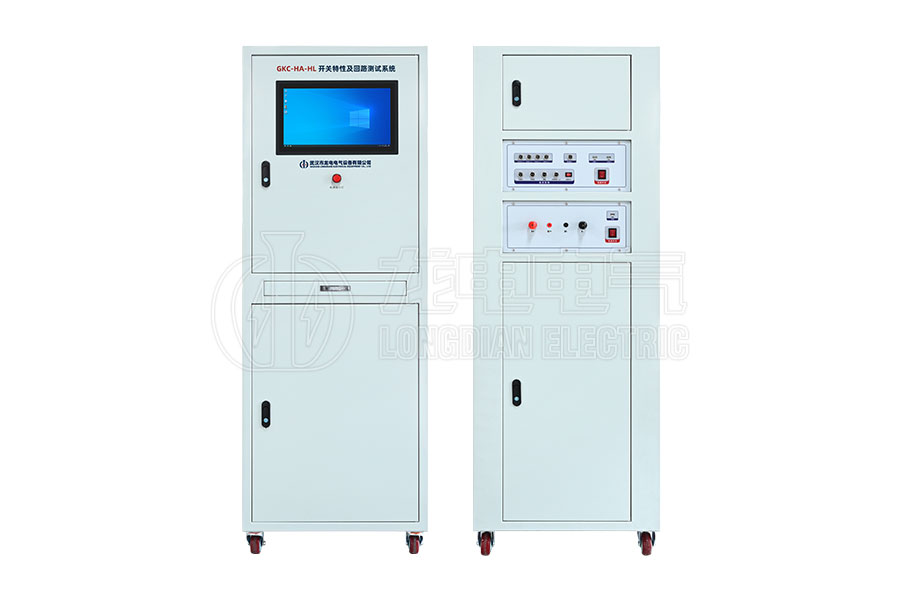

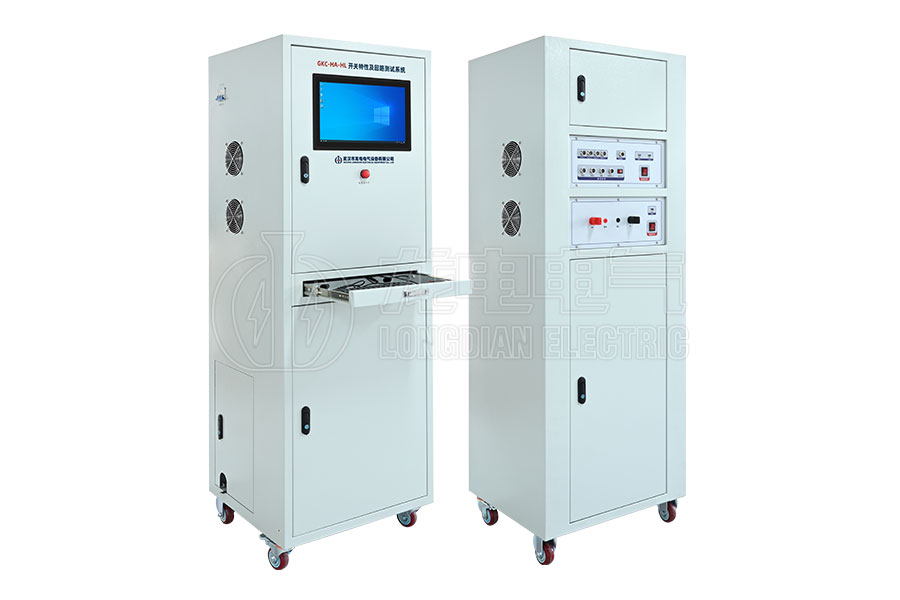

GKC-HAHL高壓開關特性及回路電阻測試系統是一款集高壓開關機械特性測試與回路電阻測量于一體的智能化測試設備。該系統基于工業計算機平臺，配備15英寸觸摸顯示屏及Windows10操作系統，支持中英文界面，操作便捷直觀，適用于斷路器生產廠家、第三方檢測機構及電網單位。

GKC-HAHL高壓開關特性及回路電阻測試系統可精準測試各類高壓斷路器（如SF6開關、真空開關、油開關）的分合閘時間、同期性、彈跳參數、行程速度及線圈電流等機械特性數據，并支持三路傳感器同步測量或虛擬推算，一次動作即可獲取全參數與動態曲線?；芈冯娮铚y試單元采用大功率開關電源技術，支持50A/100A多檔位輸出，測量范圍達0-19999μ?，精度高達0.5%，滿足高低壓開關、電纜等接觸電阻的高效檢測需求。

GKC-HAHL高壓開關特性及回路電阻測試系統內置DC6～270V可調電源，適配多種觸發方式（內/外/手動），配備直線、旋轉及萬能傳感器，安裝靈活。同時具備數據存儲、報告生成及上傳功能，適應復雜現場環境。設備防護完善，具備過熱保護及抗干擾能力，是高壓設備檢測領域的高效可靠之選。

• 多功能一體化測試

• 集成高壓開關機械特性測試與回路電阻測量功能，支持真空、SF6、油開關等多種斷路器類型。

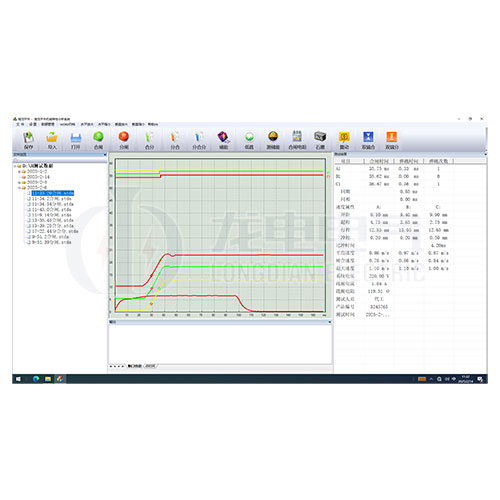

• 開關特性測試涵蓋分合閘時間、同期性、彈跳參數、行程速度、線圈電流等全參數，一次動作即可同步獲取數據及動態曲線。

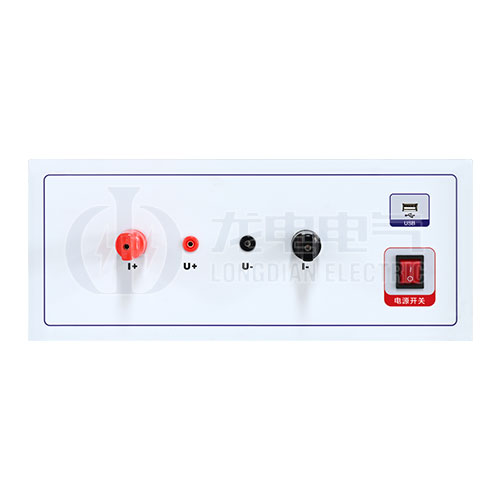

• 回路電阻測試支持50A/100A多檔位輸出，測量范圍0-19999μ?，精度達0.5%，適配高低壓開關、電纜及焊縫電阻檢測。

• 智能化與高精度

• 采用工業計算機（Windows10系統）與15寸觸摸屏，支持中英文界面及數據存儲、報告生成功能。

• 內置高精度傳感器（直線、旋轉、加速度），支持三路同步測量或單傳感器虛擬推算多相參數。

• 時間測量分辨率達0.01ms，速度測量精度±0.1m/s，線圈電流/電阻檢測誤差≤5%。

• 靈活電源與觸發方式

• 內置DC6～270V可調電源，最大輸出20A（短時），適配低電壓動作試驗。

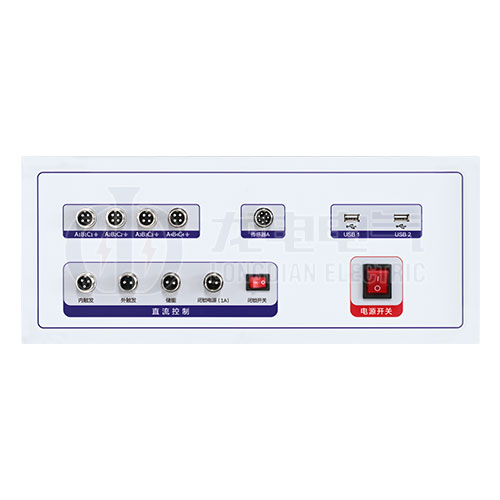

• 支持內觸發、外觸發、手動觸發三種控制方式，兼容交流/直流開關及永磁斷路器。

• 高效可靠與安全防護

• 回路電阻測試單元支持長時間連續工作，內置冷風散熱與過熱保護功能。

• 儀器具備抗干擾設計，斷口接線防振動影響，控制電源短路保護，確保設備與人員安全。

• 嚴格遵循GB1984-2014、DL/T846.3-2017標準，適應-20℃~+50℃寬溫環境。

• 便捷操作與維護

• 傳感器安裝靈活（磁吸、萬向支架、專用接頭），適配各類斷路器結構。

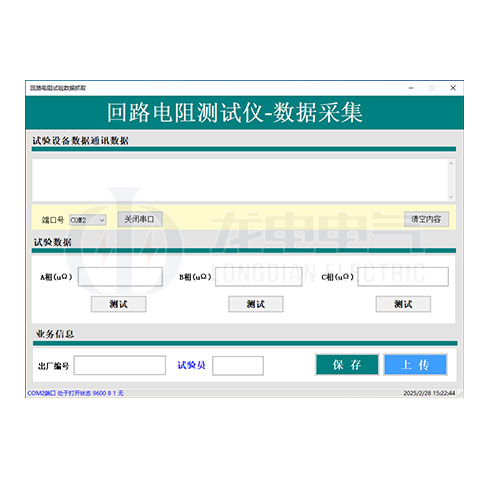

• 提供觸控操作指引、參數預置功能及二維碼掃描輸入，簡化現場流程。

• 設備防護等級高，支持定期自檢與數據上傳，日常維護簡便，延長使用壽命。
